Od lijevanja do preciznog prijenosa, izgradili smo kompletan procesni ekosustav. Imamo mogućnost obrade velikih odljevaka do 3800 x 1500 x 1200 (s tolerancijom od ±0,03 mm), integrirajući različite procese kao što su lijevanje u pijesak, lijevanje po izgubljenoj pjeni i gravitacijsko lijevanje. Proizvodimo precizne zupčanike ISO klase 5 (modul 0.1-5.0) koristeći vrhunsku-opremu kao što su Kashifuji strugači zupčanika. Naša CNC obrada pokriva cijeli raspon preciznosti, od standardne (±0,01 mm) do precizne (±0,005 mm) do super-zrcalne završne obrade (±0,002 mm). Naši osnovni proizvodi uključuju grebenaste indeksere (prilagodljive na ±15 kutnih sekundi), servo rotacijske stolove za indeksiranje (prilagodljive na manje od ili jednako 10 kutnih sekundi), planetarne reduktore (P0 manje od ili jednako 1 kutne minute) i harmonijske reduktore (prilagodljive na manje od ili jednako 5 kutnih sekundi), pružajući-precizne proizvodne usluge na jednom mjestu proizvođači opreme, krajnji korisnici tvornice i distributeri.
što je servo rotacijski stol za indeksiranje?

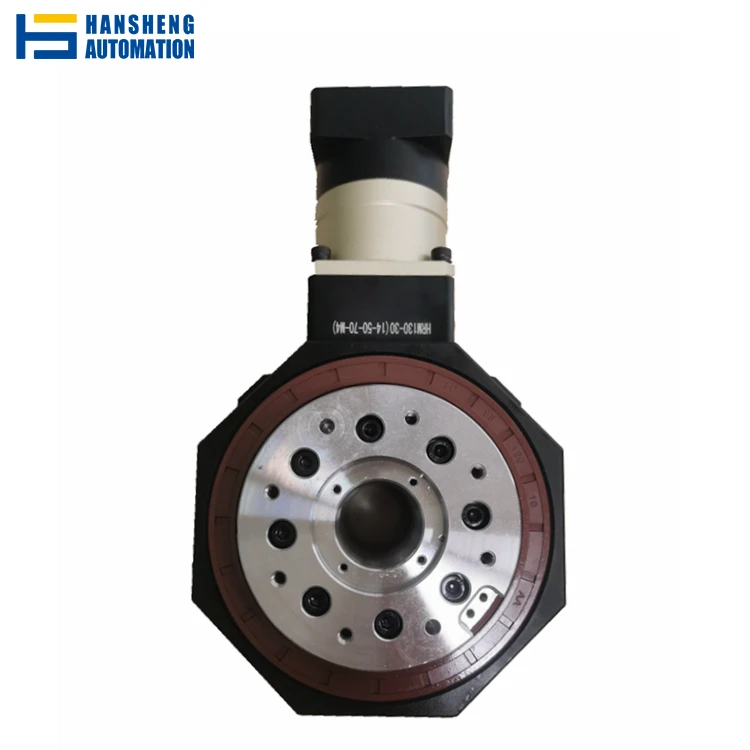

Servo rotacijski stol za indeksiranje je rotacijski stol za indeksiranje sa servo motorom. Ovaj vas članak upoznaje s-pravokutnim serijskim rješenjem okretnog stola sa servo motorom. Jedna vrsta preciznog alata za kontrolu kretanja koji se često koristi u sustavima automatizacije, posebno u robotici, rukovanju materijalima i automatiziranim postupcima sklapanja, je -okretni stol za indeksiranje pod pravim kutom. Savršeno je za primjene u kojima kabeli, cijevi ili druge komponente moraju prolaziti kroz središte rotirajuće osi jer dopušta glatko, točno i fleksibilno rotacijsko gibanje, a da pritom zadrži šuplju jezgru.
Značajke ovog proizvoda
Dizajn s pravim kutom:
Mehanizam zupčanika za 90-stupnjeva okretnog postolja olakšava kompaktniji dizajn sustava i pomaže pri njegovoj ugradnji na mjestima s ograničenom površinom. Ovaj dizajn omogućuje rotaciju- pod pravim kutom i idealan je za upotrebu koja zahtijeva kompaktan radni prostor ili mogućnost mijenjanja smjera.
Šuplji centar:
Šuplji otvor platforme omogućuje kablovima, tekućinama ili drugim komponentama da prolaze kroz os bez ometanja rotacijskog kretanja. Ovaj kapacitet je ključan za poslove koji uključuju protok materijala kroz rotirajući element, prijenos signala ili napajanje.
Vrhunski prijenos okretnog momenta:
-Pravokutne šuplje rotacijske platforme često imaju mogućnost prijenosa velikog momenta zahvaljujući svom snažnom mehaničkom dizajnu. Obično koriste harmonijske pogone, planetarne mjenjače ili druge visoko-učinkovite sustave.
Savršeno pozicioniranje:
Ovi gramofoni imaju dobro-poznatu izvanrednu ponovljivost i točnost. Mogu pružiti točne rotacijske rotacije u kontinuiranim i indeksnim primjenama, tako da su idealni za automatizirane sustave koji zahtijevaju točno postavljanje.
Pojednostavljena zgrada:
Zbog integriranih pravo{0}}zupčanika i šupljeg središnjeg dizajna, kompaktna struktura ovih gramofona smanjuje cjelokupni trag stroja ili sustava.
Široka upotreba:
Industrije uključuju pakiranje, proizvodnju poluvodiča, robotiku, medicinske uređaje, a inspekcijski sustavi ih rutinski traže.
koje su uobičajene aplikacije?
Robotika
Koristi se u end{0}}efektorima ili robotskim rukama za točno kretanje i postavljanje.
Poluvodička oprema
Koristi se u alatima za inspekciju i sustavima za rukovanje pločicama.
Automatizacija pakiranja
Ova se tehnologija često koristi u strojevima za označavanje ili pakiranje, a koristi se za rotirajuće platforme kroz koje je potrebna žica ili cjevovod.
Medicinski uređaji
Koristi se u opremi za snimanje gdje je ključna visoka preciznost i sposobnost slanja cijevi ili ožičenja kroz središte.
Slučaj odabira
Slijedi studija slučaja našeg odabira za talijanskog kupca. Na temelju opisa kupca preporučili smo tri modela šuplje rotacijske platforme koji su nakon preliminarne analize zadovoljili njihove potrebe. Imali su dobre rezultate u pogledu okretnog momenta, preciznosti, stabilnosti itd. Svaki model ima svoje prednosti i nedostatke, pa smo, kada smo ga preporučili, detaljno objasnili karakteristike performansi svakog proizvoda.
Ovim odabirom ne samo da smo pomogli kupcu poboljšati učinkovitost proizvodnje, već smo i dodatno ojačali povjerenje između dviju strana. Ovaj slučaj u potpunosti pokazuje prilagodljivost i izvedbu naših proizvoda u visoko-okruženjima potražnje.
Uvjeti rada
1. Promjer okretne ploče: 300x300 mm kvadratna ploča promjera 424 mm
2. Težina tereta: maksimalno 8 kg
3. Brzina: 120 RPM isprekidano indeksiranje
4. Model-korisničkog motora: Omron servo motor od 100 V.
5. Način ugradnje: Motor treba postaviti vodoravno.
Preporučeni modeli
①HRM130-15-SV1 (14-50-70-M4), omjer redukcije 1:15. Opremljen servo motorom visoke inercije od 400 W.
②HRM130-15-SV2 (19-70-90-M5), omjer redukcije 1:15. Može biti opremljen servo motorom od 750 W
Motor može postići izlaznu brzinu od 120 okretaja u minuti pri 2250 okretaja u minuti
Ako još uvijek niste sigurni koji vam je model potreban, molimo pošaljite sljedeće uvjete rada, a mi ćemo imati profesionalni tim inženjera koji će za vas izraditi prilagođeno rješenje i model te pružiti crteže i 3D modele za vašu potvrdu.
1) Težina utovara
2) Promjer okretne ploče
3) Maksimalna brzina. Ili koliko sekundi za rotaciju za koliko stupnjeva?
4) Neki crtež ili fotografija vaše prijave?
5) Horizontalna, okomita ili viseća instalacija?
Kako spojiti motor na rotacijski stol za indeksiranje?
Prvo provjerite jesu li motor i rotirajuća platforma u dobrom stanju. Provjerite je li spojna veličina između motora i rotacijske platforme ispravna i obrišite spojene površine njih dvoje.
Uklonite originalni plosnati ključ na motoru.
Odredite promjer osovine motora. Ako je potrebna čahura osovine, prvo je postavite u rupu za silu i poravnajte s urezom prstena za zaključavanje.
Izvadite utikač, namjestite prsten za zaključavanje ulaznog vratila tako da zatezni vijak bude poravnat s otvorom utikača i umetnite imbus ključ.
Spojite motor okomito na rotacijski stol za indeksiranje prirodnim putem i nije dopušteno nikakvo lupanje. Kako biste spriječili da prekomjerna aksijalna sila ošteti ležajeve ili zupčanike.
Kako biste osigurali jednoliku silu, prvo zavrnite instalacijske vijke na dijagonalnom položaju 1,3, ali nemojte zatezati; zatim zavrnite dva dijagonalna montažna vijka 2,4. Na kraju, zategnite četiri pričvrsna vijka jedan po jedan.
Čvrsto pritegnite vijke. Ako postoje dva pričvrsna vijka, zategnite ih ravnomjerno i simetrično.
Zamijenite utikač.
FAQ
P: Što je servo rotacijski stol za indeksiranje?
O: Servo rotacijski stol za indeksiranje je rotacijski uređaj za indeksiranje koji integrira servo motor. Ovaj se članak fokusira na-rješenja rotirajućih stolova pod pravim kutom. To je često korišten precizni alat za kontrolu gibanja u sustavima automatizacije, koji omogućuje glatko, točno i fleksibilno rotacijsko gibanje uz zadržavanje šuplje jezgre. To ga čini posebno prikladnim za primjene gdje komponente poput kabela i cijevi moraju prolaziti kroz središte rotirajućeg vratila. Naširoko se koristi u robotici, rukovanju materijalima i automatiziranoj montaži.
P: Koje su ključne značajke šupljeg rotacijskog stola?
O: Dizajn- pod pravim kutom: Koristeći mehanizam zupčanika od 90 stupnjeva, olakšava dizajn kompaktnog sustava, što ga čini idealnim za aplikacije s ograničenim prostorom ili zahtijevaju rotacijsko kretanje.
Šuplja struktura: šuplja rupa u središtu platforme omogućuje kablovima, tekućinama ili drugim komponentama da prolaze kroz središte osovine bez ometanja rotacijskog gibanja, što je ključno za prijenos materijala, signala ili energije.
Prijenos visokog zakretnog momenta: zahvaljujući svom robusnom mehaničkom dizajnu (npr. visoko-učinkoviti sustavi kao što su harmonijski pogoni i planetarni mjenjači), može prenijeti veliki zakretni moment.
Precizno pozicioniranje: uz izvrsnu ponovljivost i točnost, pruža preciznu rotaciju u kontinuiranim i indeksnim aplikacijama, ispunjavajući zahtjeve za preciznim postavljanjem sustava automatizacije. Pojednostavljena struktura: Integrirani-zupčanici pod pravim kutom i dizajn šuplje sredine omogućuju kompaktnu strukturu, smanjujući otisak cijelog stroja ili sustava.
Široke primjene: Obično se koristi u industrijama kao što su pakiranje, proizvodnja poluvodiča, robotika, medicinska oprema i sustavi inspekcije.
P: Koje su uobičajene primjene servo rotacijskih stolova za indeksiranje?
O: Robotika: Koristi se u krajnjim efektorima ili robotskim rukama za precizno kretanje i postavljanje.
Poluvodička oprema: koristi se u alatima za inspekciju i sustavima za rukovanje pločicama.
Automatizacija pakiranja: Koristi se kao rotirajuća platforma u strojevima za etiketiranje ili pakiranje kako bi se olakšao prolaz kabela ili cijevi.
Medicinska oprema: Koristi se u opremi za snimanje gdje je potrebna visoka preciznost i gdje se mora provući središte cijevi ili kabela.
P: Koje su značajke modela preporučene u studiji slučaja?
A: HRM130-15-SV1 (14-50-70-M4): omjer redukcije 1:15, opremljen servo motorom visoke inercije od 400 W. HRM130-15-SV2 (19-70-90-M5): omjer redukcije 1:15, kompatibilan sa servo motorom od 750 W, s izlaznom brzinom do 120 o/min pri 2250 o/min.
