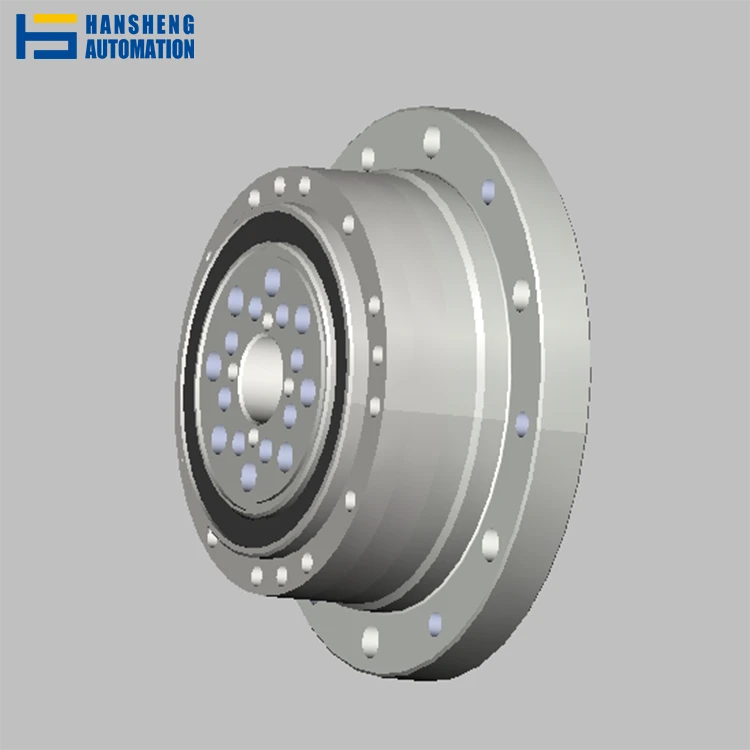

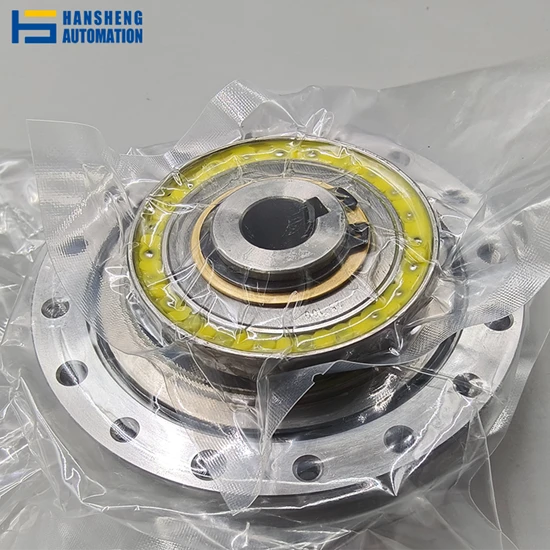

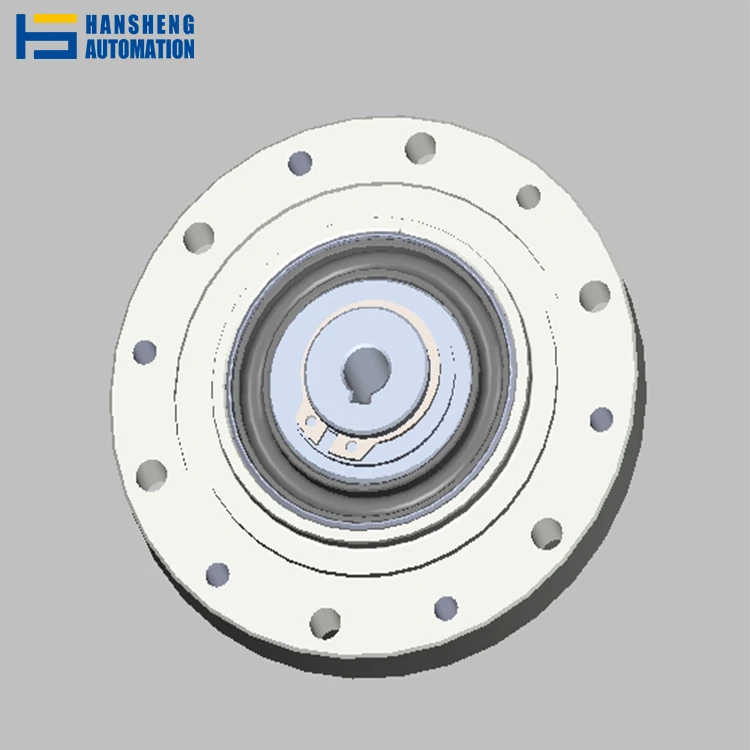

Harmonijski reduktori brzine

Harmonijski reduktori tvrtke Hansheng Automation doista su iznimni. Desetljećima smo se oslanjali na točnost zupčanika razreda 5 ISO/DIN/GB kao naš kamen temeljac. Korištenjem vrhunske-opreme kao što su strugači zupčanika Kashifuji, jamčimo standardnu ​​zračnost manju od ili jednaku 10 kutnih sekundi za ove harmonične reduktore brzine, s prilagođenim verzijama koje dosežu manje od ili jednaku 5 kutnih sekundi. Također nudimo ekscentre, šuplje rotacijske stolove i planetarne reduktore. Naš tim iskusnih inženjera nadzire svaki korak procesa, od masovne proizvodnje do prilagođene prilagodbe. To osigurava da svaki reduktor postane pouzdana jezgra vaše-vrhunske opreme, isporučujući snažnu snagu koja zadovoljava vaše potrebe za preciznošću!

Ako trebate veću veličinu, obratite se našem prodajnom osoblju. Možemo pružiti prilagođena rješenja i modele koji savršeno odgovaraju vašim različitim radnim uvjetima.

Napredni mehanički uređaji koji se koriste za točnu kontrolu kretanja i učinkovit prijenos snage, harmonijski reduktori brzine-poznati i kao harmonijski pogoni ili zupčanici s valovima deformacije-zahvaljujući svom malom dizajnu, laganoj konstrukciji i velikoj točnosti, ovi su dijelovi vrlo cijenjeni u robotici, zrakoplovima, medicinskoj tehnologiji i automatizaciji.

koje su ključne komponente harmoničkih reduktora brzine?

Obično se sastoji od tri glavne komponente, harmonijski reduktor brzine izgleda ovako

Generator valova: Pogonsko gibanje dolazi preko fleksibilnog ležaja-eliptičnog oblika poznatog kao generator valova. On deformira okolni savitljivi utor dok se okreće tako da se može komunicirati s kružnim utorom.

Flex Spline: Vanjski zupci obiluju ovim tankim, fleksibilnim prstenom. Sigurno se omotava oko generatora valova, a njegova prilagodljivost omogućuje mu prijenos gibanja uzastopnim uključivanjem kružnog utora.

Kružni klin: U usporedbi s fleksibilnim klinom, kružni klin je kruti prsten s unutarnjim zubima s nešto više zuba. Postizanje smanjenja brzine ovisi o ovoj razlici zuba.

Kako funkcionira?

Harmonijski reduktori brzine rade na konceptu zupčanika s valom deformacije. Generator valova deformira savitljivi utor u eliptični oblik, stoga djelomično zahvaća svoje zube s kružnim utorom na dva suprotna mjesta. Zahvatne točke se pomiču kako bi omogućile kretanje kada se generator valova okreće. Visoki omjer redukcije zupčanika javlja se zbog varijacije broja zubaca savitljivog klina u odnosu na kružni klin. Svaka puna rotacija generatora valova pomiče savitljivi utor za samo dva zuba, čime se proizvodi smanjenje 1:100 ako kružni utor ima 202 zuba, a savitljivi utor ima 200 zuba.

prednosti

Harmonijski reduktori brzine imaju neke posebne prednosti:

Visoki omjeri smanjenja: Jedna faza može biti učinkovita i mala jer može značajno usporiti brzinu.

Nulti zazor: harmonijski pogoni proizvode točno i fluidno kretanje kada postoji mali zazor između zupčanika.

Kompaktan i lagan: čine ih savršenim za upotrebu u kojoj su težina i prostor od velike važnosti.

Visoki kapacitet zakretnog momenta: iako male veličine, mogu podnijeti značajna opterećenja zakretnim momentom.

Područja koja zahtijevaju točnost i pouzdanost u potpunosti ovise o harmoničkim reduktorima brzine.

roboti:Primjenjuje se fluidnim i preciznim pokretima u zglobovima robota.

Aerospace pronađen usustavi kontrole leta i satelitska mehanika.

Medicinski uređaji vrlo su temeljnislikovnih sustava i kirurških robota.

Primijenjeno usustavi za odabir{0}}i-stavljanje, pokretne trake,a druga industrijska oprema je automatizacija.
