Bok tamo! Kao dobavljača ekscentra pogonjenog ekscentrom, često me pitaju o metodama spajanja između ekscentra pokretanog ekscentrom i motora. Danas ću vam sve raščlaniti na vrlo jednostavan - razumljiv način.
Kao prvo, razgovarajmo o tome zašto je spajanje ekscentra s motorom tako važno. Cam Driven Indexer je precizni uređaj koji se koristi u raznim industrijskim primjenama kao što su pakiranje, montažne trake i tiskanje. Dizajniran je za pružanje točnog i ponovljivog kretanja indeksiranja. Ali da bi radio svoju magiju, mora biti ispravno spojen na motor. Motor daje snagu, a spojnica osigurava glatki i učinkovit prijenos snage od motora do indeksera.
Postoji nekoliko uobičajenih metoda spajanja, a svaka ima svoje prednosti i nedostatke.
Izravno spajanje
Jedan od najjednostavnijih načina spajanja ekscentra pokretanog ekscentrom i motora je putem izravnog spajanja. U ovoj metodi, izlazna osovina motora izravno je povezana s ulaznom osovinom indeksera. To se obično radi pomoću uređaja za spajanje poput krute spojke ili fleksibilne spojke.
Kruta spojka izvrsna je za primjene u kojima postoji vrlo malo odstupanja između motora i osovina indeksera. Omogućuje čvrstu vezu, što znači da postoji minimalan gubitak energije tijekom prijenosa. Međutim, nije baš popustljiv kada je u pitanju neusklađenost. Čak i mala količina neusklađenosti može uzrokovati prekomjerno trošenje i habanje osovina i ležajeva.
S druge strane, fleksibilna spojka može tolerirati određeni stupanj neusklađenosti. Izrađen je od materijala koji se mogu lagano savijati ili savijati, što mu omogućuje da kompenzira sve male razlike u poravnanju osovine motora i indeksera. Time se smanjuje opterećenje komponenti i produljuje njihov vijek trajanja. Ali loša strana je ta što fleksibilne spojke mogu stvoriti malu količinu zazora, što možda nije idealno za primjene koje zahtijevaju iznimno precizno pozicioniranje.
Spojnica remena i remenice
Druga popularna metoda spajanja je sustav remena i remenice. U ovoj postavci, remen je omotan oko remenice na osovini motora i druge remenice na ulaznom vratilu indeksera. Rotacija motora uzrokuje pomicanje remena, što zauzvrat okreće pokazivač.
Glavna prednost spojke remena i remenice je njena fleksibilnost. Možete jednostavno promijeniti omjer brzine između motora i indeksera korištenjem različitih veličina remenica. Ovo je stvarno korisno u aplikacijama gdje trebate prilagoditi brzinu indeksiranja. Sustavi remena i remenica također osiguravaju određenu apsorpciju udara. Budući da je remen fleksibilan, može apsorbirati iznenadne udarce ili vibracije, štiteći pokazivač i motor od oštećenja.
Međutim, postoje neki nedostaci. Remeni se mogu istegnuti tijekom vremena, što može dovesti do promjene omjera brzine. Također morate redovito provjeravati i mijenjati remen kako biste održali optimalnu učinkovitost. U usporedbi s izravnim spajanjem, sustavi remena i remenica mogu biti manje učinkoviti zbog trenja između remena i remenica.
Zupčasta spojka
Zupčasta spojka još je jedna opcija za spajanje ekscentra pogonjenog ekscentrom na motor. U ovoj se metodi zupčanici koriste za prijenos snage s motora na pokazivač. Zupčanik na vratilu motora zahvaća zupčanik na ulaznom vratilu indeksera, uzrokujući rotaciju indeksera.
Zupčaste spojke poznate su po svojim mogućnostima prijenosa velikog momenta. Mogu podnijeti velike količine snage bez proklizavanja, što ih čini idealnim za teške primjene. Također imaju vrlo precizan omjer brzine, što je važno za primjene koje zahtijevaju točno pozicioniranje.
Ali spojnice zupčanika mogu biti prilično bučne, posebno pri velikim brzinama. Također im je potrebno redovito podmazivanje kako bi se smanjilo trenje i trošenje. A ako zupčanici nisu ispravno poravnati ili održavani, mogu prouzročiti mnogo problema, kao što su prerano trošenje i kvar zupčanika.
Sada kada imate ideju o različitim metodama spajanja, možda se pitate koja je najbolja za vašu specifičnu primjenu. Pa, ovisi o nekoliko faktora.
Ako radite na primjeni koja zahtijeva visoku preciznost i minimalan zazor, izravno spajanje s fleksibilnom spojkom može biti vaš najbolji izbor. Za primjene u kojima morate jednostavno prilagoditi brzinu, spojka remena i remenice mogla bi biti pravi izbor. A ako imate posla s velikim opterećenjima i zahtjevima za velikim okretnim momentom, zupčasta spojka bi mogla biti najprikladnija opcija.

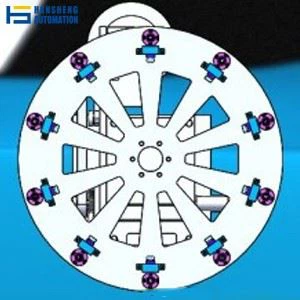

Kao dobavljač Cam Driven Indexer, vidio sam ove metode spajanja na djelu u širokom rasponu primjena. Bilo da tražiteDial Table Drivesza malu montažnu traku iliRotacijski bregasti indekseriza velike proizvodne procese, imamo prava rješenja za vas. Također nudimoMultiple Stations Cam Indexerza aplikacije koje zahtijevaju više pozicija za indeksiranje.
Ako ste u procesu odabira pravog načina spajanja za svoj Cam Driven Indexer i motor, ili ako imate bilo kakvih pitanja o našim proizvodima, ne ustručavajte se kontaktirati. Ovdje smo da vam pomognemo donijeti najbolju odluku za vaše poslovanje. Bez obzira jeste li mali startup ili velika korporacija, možemo vam pružiti stručnost i podršku koja vam je potrebna kako biste osigurali da vaš sustav indeksiranja radi besprijekorno.
Zaključno, razumijevanje metoda spajanja između ekscentra pokretanog ekscentrom i motora ključno je za pravilan rad vaše industrijske opreme. Odabirom odgovarajuće metode spajanja možete poboljšati učinkovitost, točnost i životni vijek vašeg sustava indeksiranja. Stoga odvojite vrijeme za procjenu svojih zahtjeva i donesite informiranu odluku. A ako trebate bilo kakvu pomoć, samo nam se obratite.
Reference
- Machinery's Handbook: Vodič za različite koncepte strojarstva uključujući metode spajanja.
- Priručnici za industrijsku automatizaciju: pružaju praktične informacije o instalaciji i radu ekscentra i motora pogonjenih ekscentrima.
